Equipos Para Tendido De 500KV Líneas De Transmisión Con 18 Toneladas Cabrestante Y 16 Toneladas Frenadora

Equipos para Tendido de 500KV Líneas de Transmisión con 18 Toneladas Cabrestante y 16 toneladas Frenadora Admin Edit

250000.0 USD
MOQ: 1 Set / Sets
término comercial: FOB,CFR,CIF,DDP,EXW
Términos de pago: L/C, T/T
Lugar de origen: Zhejiang, China (Mainland)
medios de transporte: Transporte oceánico, Transporte de tierra
capacidad de producción: 10 sistemas por mes
embalaje: herramientas de... fecha de entrega: 30-45days
nombre de la marca: Dongfang Línea de transmisión de encadenar el equipo: equipos encadenar línea de transmisión aérea
voltaje: 400 kV 500 kV diámetro de conductor único: max. 40 mm
max. fuerza de tracción: 180 kn 18 toneladas max. fuerza de tensión: 160 kn 16 ton
max. velocidad de encordado: 5 km por hora cantidad de conductor: cuatro conductores

500Los equipos de tendido de líneas aéreas de transmisión kv se utilizan para la operación de tendido de cuatro conductores, con extractor hidráulico de 18 toneladas y tensor hidráulico de 16 toneladas. También podemos suministrar un conjunto completo de herramientas de encordado, como bloques de encordado., contra la torsión de acero trenzado cuerda de alambre, venir abrazaderas, polipastos de cadena de trinquete, elevadores de carretes, empuñaduras de tracción del enchufe, estribos, etc..

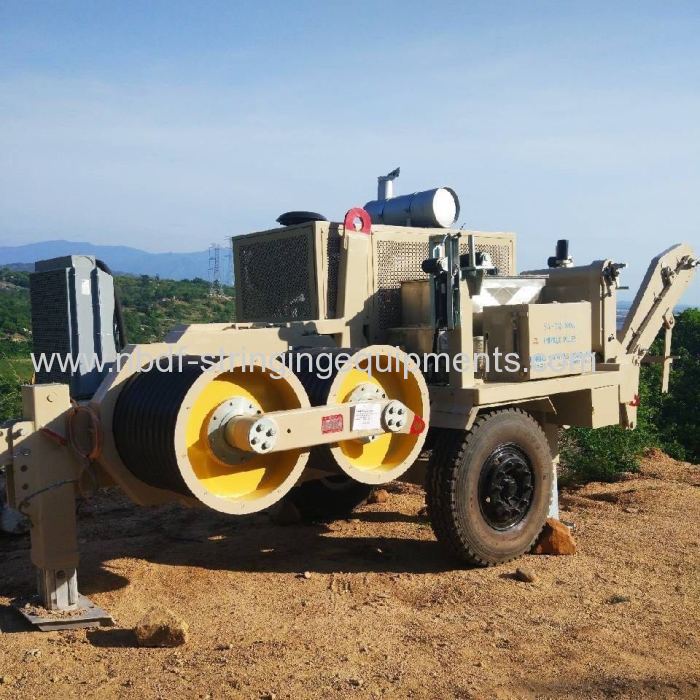

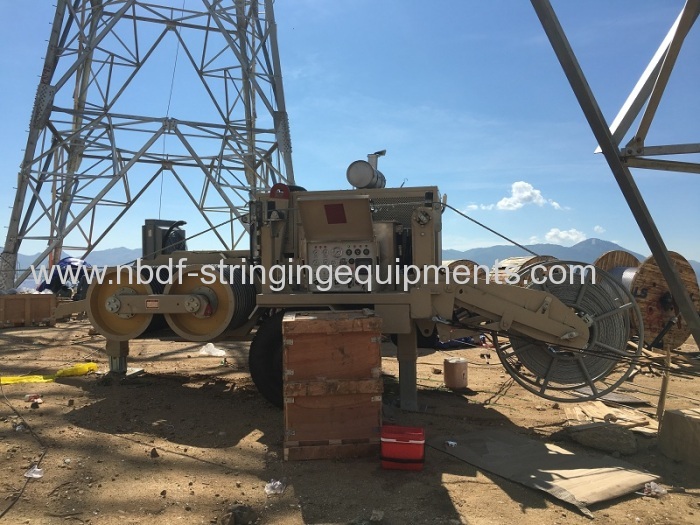

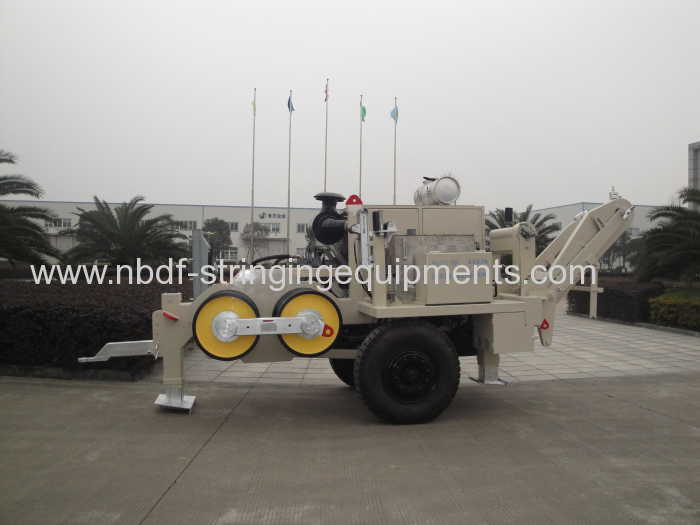

extractor hidráulico sa-yq180

Artículo No.

07051

modelo

SA-YQ180

la capacidad de encordado

1 cable de acero piloto

max. fuerza de tracción (kN)

180

max. fuerza de tracción continua (kN)

160

velocidad en el máximo. tirón continuo:

2.5km / h

max. tirando de la velocidad (m / min)

5km / h

diámetro de la raíz de la rueda motriz (mm)

Φ630

Número de ranuras

9

max. diámetro de la cuerda de acero (mm)

Φ24

modelo de motor diesel

motor diesel refrigerado agua

potencia del motor diesel

209 KW

gire la velocidad del motor (rpm)

2100

sistema eléctrico

DC24V

Peso (kg)

7500

dimensión (m)

5.5 x 2,17 x 2.57



solicitud: el extractor hidráulico se utiliza para tirar de cuatro conductores en paquete o paquetes de 2 conductores para la construcción de la línea eléctrica. es totalmente hidráulico controlado, de fácil uso y el mantenimiento

caracteristicas:

-          circuito hidráulico cerrado, control de velocidad infinitamente variable en ambos sentidos de giro.

-          la máxima fuerza de tracción para la operación de encordado se puede preestablecer, fuerza de tracción en la cuerda se puede leer en el indicador de línea de tracción.

-          Sistema de protección automática tirando

-          resorte aplicada al soltar el freno hidráulico actúa automáticamente en caso de fallo hidráulico para garantizar la seguridad.

-          sistema de enfriamiento de aceite hidráulico.

-          ruedas toro prueba de desgaste tratados térmicamente

-          con eje rígido para remolcar a alta velocidad, la máquina se ve hermosa.

-          hidráulica acciona tirando de la cuerda de sujeción para una cómoda cambio de bobina.

-          autocargador integrado con enrollador de carrete enrollador automático de nivel.



componentes principales:

-          motor: Cummins diesel refrigerado por agua. (Estados Unidos)

-          principal de la bomba hidráulica de caudal variable y motor principal: Rexroth (alemán)

-          reductor: Rexroth. (Alemania)

-          motor del enrollador de carrete: Danfoss (Dinamarca)

-          principales válvulas hidráulicas: Rexroth (alemania

-          instrumentos hidráulicos: wika (alemán)

-          radiador: AKG (alemán)





2. tensor hidráulico de 16 toneladas de capacidad

Artículo No.

07203

modelo

SA-YZ4X40

max. fuerza de tracción (kN)

4x40 o 2 x 80

fuerza de tensión continua (kN)

4x35 o 2x 70

max. velocidad de línea (km / h)

5

max. tirando de la fuerza (kn)

4x40 o 2 x 80

max. retrasando la velocidad (km / h)

4 x 1.2

diámetro de la rueda de toro (mm)

Φ1500

Número de ranuras

4 X 5

max. diámetro del conductor (mm)

Φ36

modelo del motor

cummins refrigerados por agua

potencia del motor

82 KW

gire la velocidad del motor (rpm)

2500

sistema eléctrico:

DC24V

Peso (kg)

9900

dimensión (m)

5.25x 2,30 x 2.70



solicitud: la máquina se utiliza para enhebrar cuatro o dos conductores agrupados o cuerdas de acero.

caracteristicas:

-          circuito hidráulico cerrado, control de fuerza de tracción / tensión infinitamente variable en ambas direcciones.

-          la max. fuerza de tensión / retroceso para la operación de encordado del conductor se puede preestablecer, la tensión / tire hacia atrás la fuerza se puede leer desde el medidor de tensión de la máquina.

-          resorte aplicada al soltar el freno hidráulico actúa automáticamente en caso de fallo hidráulico para garantizar la seguridad de línea

-          sistema automático de protección contra sobregiros.

-          sistema de enfriamiento de aceite hidráulico. jack frontal hidráulica.

-          ruedas de toro revestidas con un segmento de forro de nailon mc a prueba de desgaste.

-          4 tomas de corriente hidráulicas opcionales para controlar 4 juegos de soportes de carrete hidráulico.

-          montado en remolque con eje rígido para remolcar al máximo. velocidad de 15 km / h.



componentes principales:

-          motor: motor refrigerado por agua cummins (usa)

-          principal de la bomba de caudal variable y motor principal: Rexroth (alemán)

-          reductor: r.r. (italiano)

-          principales válvulas hidráulicas: Rexroth (alemán)

-          instrumento hidráulico: wika (alemán)

-          radiador: AKG (alemán)

-          acoplamientos rápidos: emb (alemán)





tensor hidráulico sa-yz2x80f para 4 conductores agrupados

Artículo No.

07206

modelo

SA-YZ 2X80F

max. fuerza de tracción (kN)

2X80

fuerza de tensión continua (kN)

2X70 o 1x140

max. la velocidad de tendido (km / h)

5

max. la retirada fuerza (kN)

2X80 o 1x140

max. velocidad de la retirada (km / h)

2 X 1.5

diámetro de la rueda (mm)

Φ1500

Número de ranuras

2 X 10

max. diámetro del conductor (mm)

Φ40

modelo del motor

CUMMINS WATER COOLED

potencia del motor

82.5 KW

gire la velocidad del motor (rpm)

2500

sistema eléctrico:

DC24V

Peso (kg)

9600

dimensión (m)

5.60 x 2,30 x 2.70



solicitud: es adecuado para atar cuatro o dos conductores agrupados en una línea de transmisión aérea.

caracteristicas:

-          circuito hidráulico cerrado, infinitamente variable de control de la fuerza de tensión en ambas direcciones.

-          la max. tensión / tire hacia atrás la fuerza para la operación del conductor se pueden encadenar presetted, la tensión / tire hacia atrás la fuerza se puede leer desde el medidor de tensión de la máquina.

-          resorte aplicada al soltar el freno hidráulico actúa automáticamente en caso de fallo hidráulico para garantizar la seguridad de línea

-          sistema de enfriamiento de aceite hidráulico

-          toro ruedas alineadas con mc prueba segmentos forro de nylon de desgaste

-          con 4 tomacorrientes hidráulicos para controlar 4 juegos de soportes hidráulicos.

-          jack frontal hidráulica

-          montado en remolque con eje rígido para remolcar al máximo. velocidad de 15 kmh



componentes principales:

-          motor: Cummins diesel refrigerado por agua

-          principal de la bomba de caudal variable y motor principal: Rexroth (alemán)

-          reductor: r.r. (italiano)

-          principales válvulas hidráulicas: Rexroth (alemán)

-          instrumento hidráulico: wika

-          acoplamientos rápidos: emb

-          radiador: AKG





Cinco poleas encadenando bloques

Artículo No.

modelo

Rango de tamaño acsr (mm²)

Carga de trabajo (kn)

Peso (kg)

material de la polea

10103

SHW508

300-400

60

93

Polea central de acero o nylon, Polea lateral de aluminio forrada con neopreno

10106

SHWLN508

300-400

60

79

10123

SHW660

400-500

60

150

10126

SHWLN660

400-500

60

120

10108

SHWQN508

300-400

60

70

nylon, opcional puede ser forrado con neopreno

10128

SHWQN660

400-500

60

110

10133

SHWQN750

500-600

80

128

10143

SHWQN822

600-700

120

156

10153

SHSQN916

700-800

150

192

10167

SHWQN1040

800-900

180

320

solicitud: Es adecuado para encadenar cuatro o cinco cables trenzados de aluminio y acsr en estructuras tangentes. Los manguitos de compresión, los conectores giratorios y los conectores de cable de tracción pueden pasar a través de la ranura. La polea está fabricada en aleación de aluminio o nylon de alta resistencia. El tamaño grande 508mm, 660mm aleación de aluminio polea puede ser forrado con neopreno. la polea de nailon de gran tamaño de 660 mm, 822 mm, 916 mm y 1040 mm puede revestirse con neopreno.

la polea central está especialmente reforzada para el paso de la cuerda de alambre piloto.

tenga en cuenta:

1. ajuste de horquilla son opcionales, por favor especifique al ordenar. bloques personalizados pueden ser suministrados bajo pedido. los datos en el modelo significan el diámetro exterior de la roldana x el ancho de la roldana (mm).

2. todas las poleas están montadas sobre cojinetes de bolas. el marco de bloques está hecho de acero galvanizado.



envío

  1. la máquina será enviado en un contenedor

2. vamos a enviar los productos dentro del mes normalmente después de recibir el pago.

3. la acción está disponible para el producto estándar.



paquete

1. la máquina va a ser cargado en un recipiente y se fija con un cable de acero.

2. el manual del accesorio y la operación será embalado en caja de madera terciada.


pago

1. Aceptamos T / T y L / C.

2. por favor enviar copia rápida de t / t si usted arregle el pago por T / T

3. por favor enviar el borrador l / c para nosotros antes de la emisión l / c.



Por qué elegirnos:

1. Alta calidad y precio competitivo, más de 30 ingenieros que trabajan en el departamento de diseño y control de calidad.

2. fabricación principal y más grande para el tendido de equipos en China.

3. 25 años de experiencia en la producción y más de 1000 clientes en el país y el exterior del mercado. el conjunto de extractor 4 toneladas y 3 toneladas tensor se han vendido a más de 20 países.

4. gran condición común para el envío rápido.

5. pre-venta detallada y rápida activa el servicio post-venta. respuesta dentro de 12 horas de servicio post-venta.
