18 Toneladas Cabrestante Hidráulico para Tendido de Lineas Aéreas con Alemania Rexroth Bomba

Modelo: SA-YQ180 SA-YQ180G
Lugar de origen: Zhejiang,China (Mainland)
nombre de la marca: Dongfang
extractor de cable del cabrestante: 18 toneladas conductor del cabrestante hidráulico extractor
max. fuerza de tracción: 18 toneladas 180 kN
max. velocidad de tracción: 5 km por hora
adecuado: para dos o cuatro conductores
diámetro del cable de tracción: 24 mm de diámetro
motor diesel: motor refrigerado por agua de cummins

inquiry

basketAñadir al carrito  Edit

Descripción del producto

Términos de pago y envío Capacidad de suministro
precio unitario:120000.0 USDcapacidad de producción:10 sistemas por mes
término comercial:FOB,CFR,CIF,EXWembalaje:caja de madera...
Términos de pago:L/C, T/Tfecha de entrega:30-45days
MOQ:1 Set / Sets
medios de transporte:Ocean

18 Ton hidráulico tirador se utiliza para la línea de transmisión aérea dos o cuatro conductores de cuerda. La máquina está equipada con motor cummins refrigerado por agua, Rexroth bomba hidráulica y motor hidráulico, Sistema hidráulico cerrado.



Somos la fabricación calificada del ce para los equipos hidráulicos que encadenan, Y somos el mayor proveedor de la empresa de energía nacional china en el extranjero proyecto. También somos el mayor exportador de equipos de encordado y herramientas en la zona de Asia.

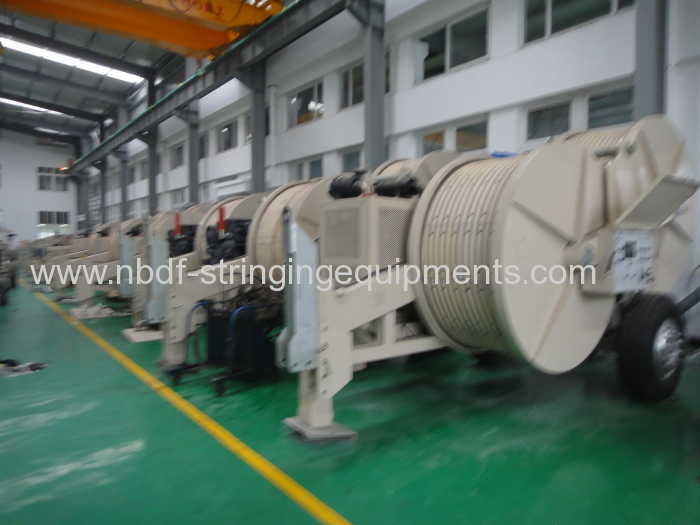

Extractor de cables hidráulico sa-yq180

Artículo No.

07051

modelo

SA-YQ180

la capacidad de encordado

1 cable de acero piloto

max. fuerza de tracción (kN)

180

max. fuerza de tracción continua (kN)

160

velocidad en el máximo. tirón continuo:

2.5km / h

max. tirando de la velocidad (m / min)

5km / h

diámetro de la raíz de la rueda motriz (mm)

Φ630

Número de ranuras

9

max. diámetro de la cuerda de acero (mm)

Φ24

modelo de motor diesel

motor diesel refrigerado agua

potencia del motor diesel

209 KW

gire la velocidad del motor (rpm)

2100

sistema eléctrico

DC24V

Peso (kg)

7500

dimensión (m)

5.5 x 2,17 x 2.57



solicitud: el extractor hidráulico se utiliza para tirar de cuatro conductores en paquete o paquetes de 2 conductores para la construcción de la línea eléctrica. es totalmente hidráulico controlado, de fácil uso y el mantenimiento

caracteristicas:

-          circuito hidráulico cerrado, control de velocidad infinitamente variable en ambos sentidos de giro.

-          la máxima fuerza de tracción para la operación de encordado se puede preestablecer, fuerza de tracción en la cuerda se puede leer en el indicador de línea de tracción.

-          Sistema de protección automática tirando

-          resorte aplicada al soltar el freno hidráulico actúa automáticamente en caso de fallo hidráulico para garantizar la seguridad.

-          sistema de enfriamiento de aceite hidráulico.

-          ruedas toro prueba de desgaste tratados térmicamente

-          con eje rígido para remolcar a alta velocidad, la máquina se ve hermosa.

-          hidráulica acciona tirando de la cuerda de sujeción para una cómoda cambio de bobina.

-          autocargador integrado con enrollador de carrete enrollador automático de nivel.



componentes principales:

-          motor: Cummins diesel refrigerado por agua. (Estados Unidos)

-          principal de la bomba hidráulica de caudal variable y motor principal: Rexroth (alemán)

-          reductor: Rexroth. (Alemania)

-          motor del enrollador de carrete: Danfoss (Dinamarca)

-          principales válvulas hidráulicas: Rexroth (alemania

-          instrumentos hidráulicos: wika (alemán)

-          radiador: AKG (alemán)



El tirador hidráulico de 18 toneladas es ampliamente utilizado en 400-500 kv transmisson línea encadenamiento operación. Hemos exportado a más de 10 países para su construcción de la línea de transmisión 400-500 kv.Se utiliza con tensor de 4 conductores sa-yz2x80f o sa-yz4x45.

Tensor hidráulico sa-yz2x80f para 4 conductores empaquetados

Artículo No.

07206

modelo

Sa-yz 2x80f

max. fuerza de tracción (kN)

2X80

fuerza de tensión continua (kN)

2X70 o 1x140

max. la velocidad de tendido (km / h)

5

max. la retirada fuerza (kN)

2X80 o 1x140

max. velocidad de la retirada (km / h)

2 X 1.5

diámetro de la rueda (mm)

Φ1500

Número de ranuras

2 X 10

max. diámetro del conductor (mm)

Φ40

modelo del motor

CUMMINS WATER COOLED

potencia del motor

82.5 KW

gire la velocidad del motor (rpm)

2500

sistema eléctrico:

DC24V

Peso (kg)

9600

dimensión (m)

5.60 x 2,30 x 2.70



solicitud: Es adecuado encadenar cuatro o dos conductores agrupados en la línea de transmisión aérea.

caracteristicas:

- circuito hidráulico cerrado, infinitamente variable de control de la fuerza de tensión en ambas direcciones.

- la max. tensión / tire hacia atrás la fuerza para la operación del conductor se pueden encadenar presetted, la tensión / tire hacia atrás la fuerza se puede leer desde el medidor de tensión de la máquina.

- resorte aplicada al soltar el freno hidráulico actúa automáticamente en caso de fallo hidráulico para garantizar la seguridad de línea

- sistema de enfriamiento de aceite hidráulico

- toro ruedas alineadas con mc prueba segmentos forro de nylon de desgaste

- Con 4 tomacorrientes hidráulicos para controlar 4 juegos de soportes de carrete hidráulicos.

- jack frontal hidráulica

- montado en remolque con eje rígido para remolcar al máximo. velocidad de 15 kmh



componentes principales:

- motor: Cummins diesel refrigerado por agua

- principal de la bomba de caudal variable y motor principal: Rexroth (alemán)

- reductor: r.r. (italiano)

- principales válvulas hidráulicas: Rexroth (alemán)

- instrumento hidráulico: wika

- acoplamientos rápidos: emb

- radiador: AKG



Hemos exportado nuestros tensores del tirador a más de 30 países en el mundo.




Nuestra serie de chigre hidráulico tirador

modelo

max. fuerza de tracción

uso

max. diámetro de la cuerda

SA-YQ30

30 KN

solo conductor o OPGW

13 mm

SA-YQ40

40 KN

solo conductor o OPGW

16 mm

SA-YQ60

60 KN

Uno o dos conductores

18 mm

SA-YQ90

90 KN

Dos o tres conductores

20 mm

SA-YQ180

180 KN

Tres o cuatro conductores

24 mm

SA-YQ220

220 KN

Cuatro o seis conductores

30 mm

SA-YQ250

250 KN

Cuatro o seis conductores

32 mm

SA-YQ300

300 KN

Cuatro o seis conductores

38 mm

SA-YQ400

420 KN

Cuatro o seis conductores

45 mm



Las herramientas y equipos deben cumplir con ie. 524, Guía para la instalación de gastos generales.

Conductores de línea de transmisión generalmente descritos a continuación., u otro internacionalmente

Guías o normas reconocidas para el tendido de líneas de transmisión, según se acuerden y aprueben.

por el gerente del proyecto. El equipo de tendido debe ser adecuado para el tendido de tensión.

método como se describe en es decir. 524.



5 poleas encordando bloques para cuatro conductores agrupados

Artículo No.

modelo

carga de trabajo (kn)

rango del conductor (mm)

material de la polea

Peso (kg)

10143

SHWQN822

120

≤36 mm

todo nylon

170

solicitud: se usa para cuatro conductores agrupados. tamaño de la polea: ø822 x ø710 x 110

todas las poleas de conductor están hechas de nylon de alta resistencia, la roldana central está especialmente diseñada con alta resistencia, es bueno para pasar los cables de acero piloto y los conductores.

todas las poleas están montadas en cojinetes de bolas de alta resistencia y alta resistencia.

el marco de los bloques de encordado está hecho de acero galvanizado. carga de rotura: 3 tiempos de carga de trabajo.

opción: la roldana central puede cambiarse a roldana de acero.

3. por favor enviar el borrador l / c para nosotros antes de la emisión l / c.

6.  estribo de equilibrio para cuatro conductores agrupados

Artículo No.

modelo

carga de trabajo (kn)

tamaño de la polea (mm)

condición del conductor

Peso (kg)

17231a

SZ4A-18

180

Φ822 X 110

4 conductores agrupados

139

solicitud: la cabecera se utiliza para tirar de 4 conductores agrupados.

todo el conjunto está incluido uno de los cabezales giratorios de 18 toneladas (conectados con un cable de acero piloto) y cuatro de las articulaciones giratorias de 5 toneladas (conectados con los agarres de los conductores).

el cable de acero pasa por la polea central para conectar cuatro conductores.

contra la torsión de acero trenzado cuerda de alambre

Artículo No.

diámetro nominal

min. Carga de rotura (kn)

diámetro de un solo hilo (mm)

t / s normal (n / mm²)

peso neto (kg / 1000m)

18202A

10

70.00

Φ2.2

1960

220

18212A

22

320.00

Φ4.8

1960

1500

La cuerda de acero antitorsión está especialmente trenzada de alta resistencia, alambre de acero galvanizado de alta flexibilidad. el hilo de acero trenzado tiene una gran flexibilidad, completa estabilidad a la rotación bajo la fuerza de tensión. el cable de acero está lubricado para un uso prolongado.

puede distribuir homogéneamente la presión entre los cables elementales. la cuerda especial puede aumentar la eficiencia durante el trabajo de encordado de la línea de transmisión aérea. la cuerda se empaqueta en un tambor de acero que se puede instalar directamente en la bobinadora del carrete del extractor.

TEST OF STRINGING EQUIPMENTS ON TEST SITE



Elegir la capacidad correcta del extractor.



Los extractores de tambor se clasifican generalmente por el par de salida. este par de torsión de salida se debe convertir a un recorrido de línea máximo en el diámetro de la cuerda que tira del tambor cuando el tambor está completamente enrollado con la cuerda.



los extractores de rueda dentada generalmente se clasifican de acuerdo con la línea de conducción máxima que se puede lograr a una velocidad de encordado más baja, normalmente clasificado en aproximadamente 2,5 km / h, mientras que la velocidad máxima de operación normalmente se calcula en aproximadamente 5 km / h.



El tamaño del extractor elegido para cualquier proyecto en particular debe tener en cuenta la tensión de los cordones por conductor y la cantidad de conductores por fase que se deben extraer al mismo tiempo., que determinan el valor total de la tensión de encordado, y la longitud y la trayectoria de la sección de tracción, que determinan cuánto se debe incrementar el valor de la tensión total para poder tirar de la línea. se recomienda elegir un extractor con al menos 20% a 25% de sobrecapacidad con respecto a la línea de tracción esperada, para otorgar la capacidad de administrar adecuadamente la sobrecarga inesperada en la línea que pueda surgir por cualquier motivo (ver también 6.3.2。2).
